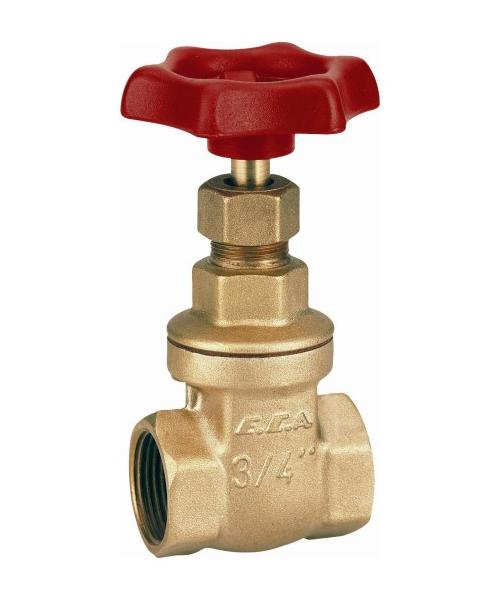

ECA ŞİBER VANA 3/4 SU SAYAÇ VANASI 601003002

ŞİBER VALF MONTAJ VE KULLANMA TALİMATI
1. Asidik olmayan; su, hava, petrol ürünleri, alkol gibi akışkan devrelerinde
kullanınız.
Oksijen ve benzeri; yanıcı yakıcı gaz devrelerinde kullanmayınız.
2. Taşıma ve kullanım sırasında darbelerden korunmalıdır.
3. Valfi tam açık veya tam kapalı konumda kullanınız.
Kısma valfi olarak uzun süreli kullanmak valf sızdırmazlık elemanlarına
zarar verebilir.
4. Valf girişine mutlaka uygun boyutta bir ECA filtre kullanınız.
5. Valfe bağlanacak boru ucundaki diş boyu, valf giriş – çıkışlarındaki diş
boyundan mutlaka kısa olmalıdır.
Bağlantı dişleri üzerinde aşırı teflon veya keten kullanımından, gövdede
çatlamalara neden olabileceği için kaçınılmalıdır. Konik vida dişi açılmış
boru bağlanmamalıdır.
6. Sıva altına gömmeyiniz. Muhtemel servis amaçlı olarak rakorlu bağlantıyı
tercih ediniz.
Valfi sıkarken anahtar ağızlarından kavrayınız. Gövdeden kavrayarak
sıkmayınız.
7. Montaj için konum itibariyle salmastra grubunu gövdeden ayırmanız
gerekiyor ise sırasıyla;
a. Klapeyi takarken aynı yönde olması için sürgünün duruş yönünü
belirleyiniz.
b. Valfi tam açık konuma getiriniz.
c. Salmastra grubunu 2 ağızlı anahtar kullanarak saat ters yönünde
çevirip sökünüz. Contanın düşmemesine ve hasar görmemesine
dikkat ediniz.
d. Gövdeyi monte ediniz.
e. Salmastra grubunu saat yönünde çevirerek monte ediniz.
Valf kapalı ( sürgü en alt konumda) iken bu işlemi yapmak, sökmek,
takmak valf miline zarar verebilir.
8. Çalışma koşulları
Model Sıcaklık Basınç İlgili Standart
PN 16 max. +90ºC max. 16 Bar TS 3147
PN 25 max. +90ºC max. 25 Bar TS 3147
Donma tehlikesine karşı tesisatı boşaltınız veya yalıtınız.
Belli kullanım periyodu sonrası valf mili ile salmastra gövdesi arasında
sızıntı oluşabilir. Baskı somununu sıkarak sızıntıyı kesebilirsiniz.
9.Gümrük ve Ticaret Bakanlığı’nca tespit ve ilan edilen kullanım ömrü 5 yıldır.
10. Depolama alanlarındaki ortam koşullarının korozif olmasından kaçınılmalıdı
